近日，我院薛立新研究员，在国际知名的期刊 Separation and Purification Technology上发表题为“Nanofiltration membranes with high Mg²⁺/Li⁺ separation performance under high Mg²⁺/Li⁺ ratios prepared from polyethylenimide and benzoyl dichlorides”的研究论文。该论文在聚乙烯(PE)基质上，以苯二甲酰氯作为有机相单体与PEI作为水相单体通过反向界面聚合（RIP）制备了薄层复合（TFC）纳滤（NF）膜。

该论文在聚乙烯（PE）多孔膜上通过反向界面聚合（RIP）工艺制备了复合（TFC）纳滤（NF）膜。该工艺将水相中的聚乙烯亚胺（PEI）与有机相中的邻苯二甲酰氯（PC）、间苯二甲酰氯（IPC）、对苯二甲酰氯（TPC）和等摩尔量的1,3,5-均苯三甲酰氯（TMC）发生反应。所形成的PA/PE TFC NF膜的结构与Mg2+/Li+分离性能受苯二甲酰氯结构及Mg2+/Li+质量比的影响。Mg2+和Li+会共同改变膜的Zeta电位和孔径分布，导致随着Mg²⁺/Li⁺比升高，PEI-TPC和PEI-IPC NF膜的分离性能提升，而PEI-PC和PEI-TMC NF膜的分离性能下降。当Mg²⁺/Li⁺=100时，PEI-TPC NF膜展现出最优的分离性能，其Mg2+/Li+选择性（SLi/Mg）达到45.65，渗透系数为5.0 L·m⁻²·h⁻¹·bar⁻¹，并表现出良好的运行稳定性和抗污染特性。

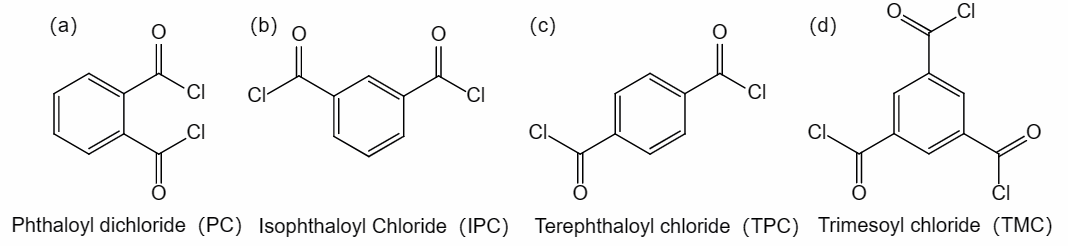

图1. 有机相单体的化学结构：（a）PC;（b）IPC; （c）TPC; （d）TMC

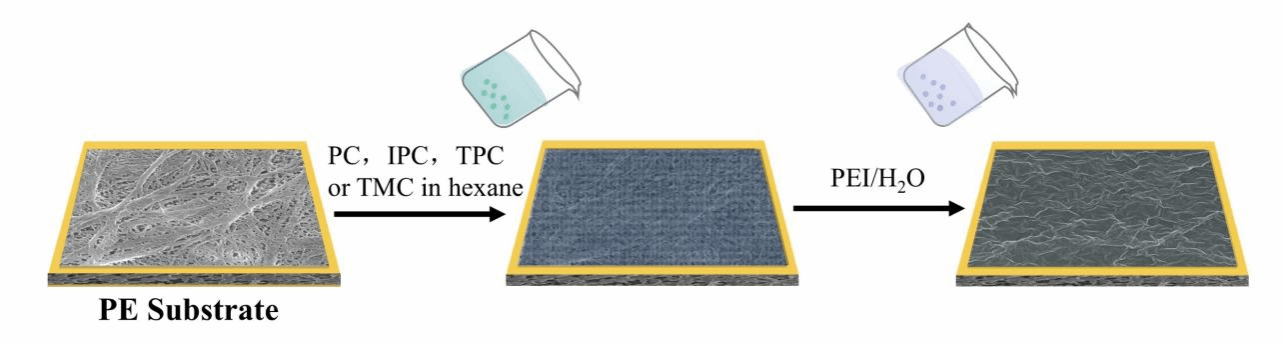

图2. 反相界面聚合（RIP）工艺用于制备PA/PE TFC NF膜

该工作由我院薛立新研究员指导研究团队完成，温州大学第一通讯单位。本工作得到国家自然科学基金项目（21975222）和国家自然科学基金项目（U1809213）资助完成。

文章链接：“Nanofiltration membranes with high Mg2+/Li+ separation performance under high Mg2+/Li+ ratios prepared from polyethylenimide and benzoyl dichlorides” //doi.org/10.1016/j.seppur.2025.132871

一审：薛立新课题组

二审：温正灿

三审：雷云祥
